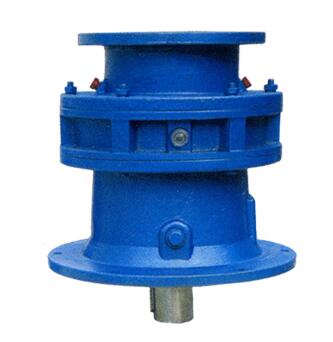

B系列擺線針輪減速機技術參數

作者： 發布于：2016-04-16 15:16:25 點擊量：

性能特點：
     XB擺線針輪減速機主要特點是運轉平穩噪聲低，擺線針齒嚙合齒數較多，重疊系數大，以及具有機件平衡的機理，使振動和嗓聲限制在最小程度。它是一種應用行星傳動原理，采用擺線針齒嚙合，設計先進，結構新穎的減速機構。它具有減速比大，傳動效率高，體積小，重量輕，故障少，壽命長，運轉平穩可靠，噪音小，拆裝方便，容易維修，結構簡單，過載能力強，耐沖擊，慣性力矩小，等特點。尤其是98年新開發的B系列新型擺線減速機產品，全部采用計算機優化設計及國內外最先進的加工工藝方法制造，各項指標均達到國際同類產品先進水平。
產品概述：
     擺線針輪減速機滿足特殊應用場合各種有關設備安裝和操作的要求，這些要求包括： 靈活多變，操作安全，有效控制并降低噪聲，維護簡便易行。產品近乎完美地完成全部移動和定位任務，例如穩定地變換各種舞臺布景和布置。精確定位和使用壽命長都歸功于B型行星式減速機特有的一體成型設計。
型號示例：BWY3-4-23-B3
  B：系列代號(分類：X系列、B系列、8000系列)
  W：臥式安裝(L:立式安裝)
  Y：電機代號(Y:普通4P交流電機(輸入1450 R/MIN)，需要其它類型電機訂貨時請說明)
  3：電機功率3KW
  4:機型號
  23:減速比23
  B3:安裝方位

使用條件：
   1、輸出軸不能受較大的軸向力和徑向力，在有較大軸向力和徑向力時須采取其他措施。
   2、輸入軸的轉速額定轉數為1500轉/分，在輸入功率大于18.5千瓦時建議采用960轉/分的6極電機配套使用。
   3、臥式安裝工作位置均為水平位置。在安裝時最大的水平傾斜角一般小于15°。在超過15°時應采用其他措施保證潤滑充足和防止漏油。
   4、允許使用在連續工作制的場合，同時允許正、反兩個方向運轉。
技術參數：
   調速范圍: 0-167(r/min)
   扭矩范圍: 70N·m～20000N·m
   減速比：9:1-5133:1
   減速機與電機聯接方式：直連、連接法蘭
   可配電機功率：0.18KW、0.37KW、0.55KW、0.75KW、1.1KW、1.5KW、2.2KW、3.0KW、4.0KW、5.5KW、7.5KW、11KW、15kW、18.5kw、22kw、30KW、37KW、40KW、45KW、55KW。
上海諾廣產品具體型號：X1、X2、X3、X4、X5、X6、X7、X8、X9、X10、X11；B10A、B10、B11、B12、B13、B14、B14A、B15、B16、B17、B18擺線針輪減速機。更多型號內容請瀏覽網站：http://www.ght360.org/bxzljsj/bx250.html
